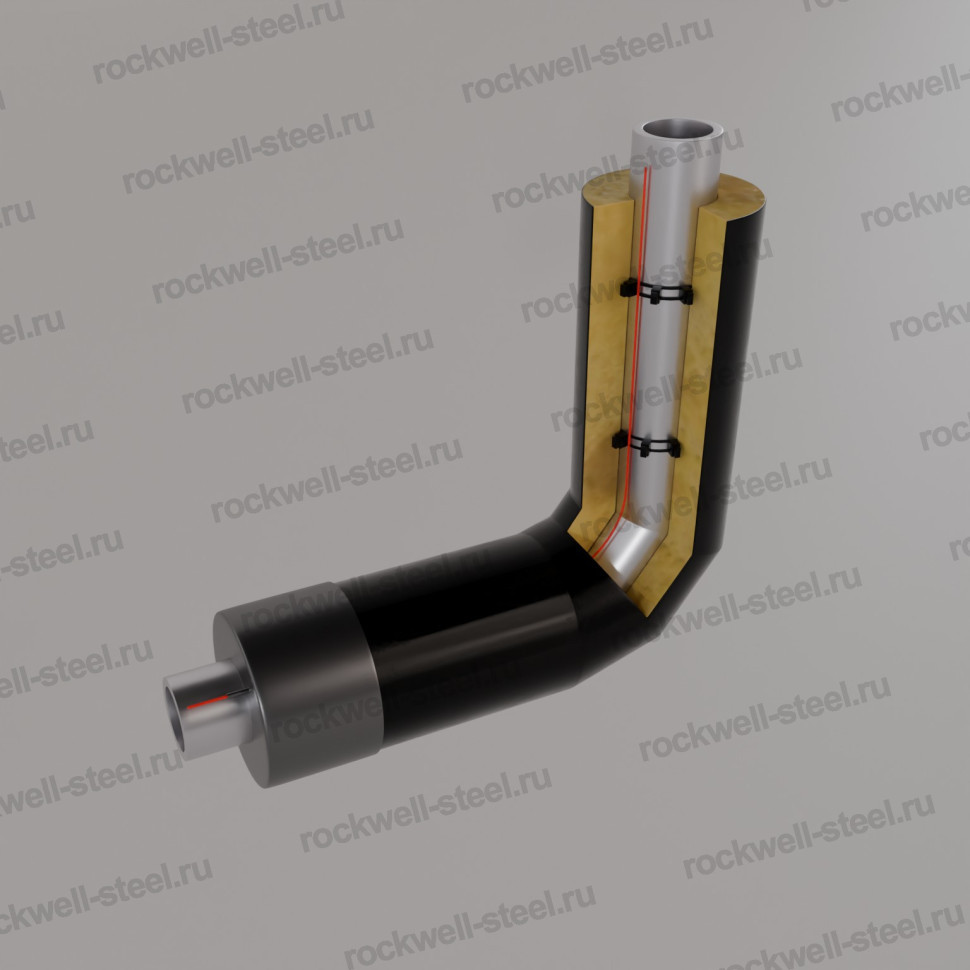

Отвод Ст 10 — Ст 20 (ГОСТ 10704-91/10705-80) 133 мм - ППУ ПЭ - ЗМКВ — это стальной крутоизогнутый отвод с наружным диаметром 133 мм, покрытый пенополиуретановой (ППУ) изоляцией в полиэтиленовой (ПЭ) оболочке и оснащенный системой Защиты Металла от Коррозии и Влаги (ЗМКВ). Предназначен для изменения направления трубопровода в тепловых сетях и системах горячего водоснабжения, прокладываемых подземным способом.
Преимущества и особенности отвода 133 мм ППУ ПЭ ЗМКВ
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр трубы | 133 мм | Обеспечивает пропускную способность, необходимую для заданного расхода теплоносителя в магистрали. | ГОСТ 10704-91, ГОСТ 10705-80 |
| Марка стали | Ст 10 – Ст 20 | Оптимальный баланс прочности и свариваемости для трубопроводов, работающих при умеренных температурах и давлениях. | ГОСТ 1050-2013 |
| Угол изгиба | 30°, 45°, 60°, 90° | Позволяет гибко конфигурировать трассу трубопровода, обходя препятствия и адаптируясь к рельефу. | Стандартные углы для типовых проектов. |
| Тип изоляции | ППУ ПЭ | Минимизирует тепловые потери при транспортировке теплоносителя, снижая эксплуатационные расходы. ПЭ оболочка защищает ППУ от влаги и механических повреждений. | Снижение теплопотерь до 10 раз по сравнению с традиционной изоляцией. |
| Диаметр ПЭ оболочки | 225 мм | Определяет габаритные размеры отвода в изоляции, что важно учитывать при проектировании траншей и каналов. | Типовой размер для труб диаметром 133 мм. |
| Толщина изоляции | 42.5 мм, 54.6 мм | Влияет на теплоизоляционные свойства отвода. Большая толщина обеспечивает меньшие теплопотери. | Выбор зависит от климатических условий и требований к энергоэффективности сети. |
| Система ЗМКВ | Присутствует | Позволяет оперативно выявлять участки с повреждением гидроизоляции ПЭ оболочки, предотвращая коррозию стали. | Проводной мониторинг состояния изоляции. |
Применение
Отводы 133 мм ППУ ПЭ ЗМКВ применяются при строительстве и ремонте тепловых сетей для изменения направления трубопровода в горизонтальной или вертикальной плоскости. Они незаменимы в следующих случаях:
- Прокладка теплотрасс в городских условиях, где необходимо обходить существующие коммуникации (кабели, водопроводы, газопроводы).
- Подключение новых зданий к существующей тепловой сети.
- Реконструкция изношенных участков трубопроводов с изменением трассировки.
- Создание компенсационных узлов, снижающих напряжения в трубопроводе при температурных расширениях.
- Обустройство поворотов и изгибов на участках теплотрасс с изменяющимся рельефом.
Монтаж отводов осуществляется сваркой встык с трубами соответствующего диаметра. Система ЗМКВ подключается к станциям мониторинга для контроля состояния изоляции в режиме реального времени. Выбор конкретного угла изгиба зависит от проекта трассы и требований к гидравлическому сопротивлению участка.
Для получения консультации по выбору отводов и расчета необходимого количества, отправьте заявку с проектом тепловой сети. Наши специалисты предложат оптимальные решения, соответствующие вашим техническим требованиям и бюджету. Доставка осуществляется во все регионы РФ.
