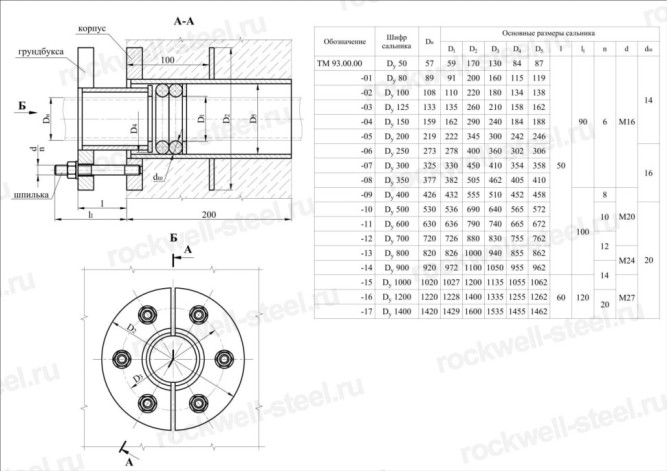

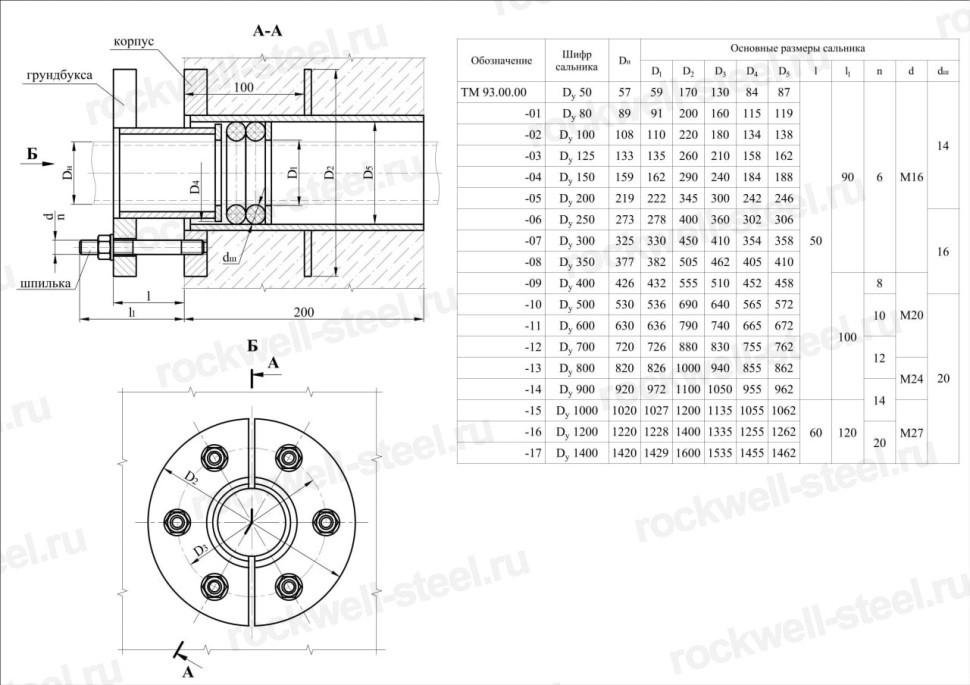

Сальник нажимной ТМ 93-02 Ду 100 L=200мм серия 5.900-3 ТМ 93.00.00-02 — элемент трубопроводной арматуры, представляющий собой цилиндрический корпус с уплотнительными элементами, предназначенный для герметизации прохода через стенку резервуара или здания, а также для создания герметичного соединения в местах перехода труб. Базовый материал — сталь Ст.20.
Преимущества и особенности сальника нажимного ТМ 93-02 Ду 100 L=200мм
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 100 мм | Определяет габаритные размеры и пропускную способность трубопровода, с которым применяется сальник. Согласование размеров критично для герметичности соединения. | Соответствует стандартам трубопроводных систем. |
| Длина изделия (L) | 200 мм | Обеспечивает необходимую глубину посадки и площадь контакта уплотнительных элементов, гарантируя надёжную герметизацию. | |
| Габаритные размеры | 200х220х220 мм | Необходимы для планирования монтажного пространства, выбора места установки и расчета необходимых подходов к узлу. | |
| Количество фланцевых отверстий | 6 шт. | Для крепления фланца, являющегося ответной частью соединения. Определяет тип используемых крепежных элементов. | Стандартное количество для данного типа присоединения. |
| Максимальная температура рабочей среды | 50°С | Ограничивает область применения в зависимости от температурного режима транспортируемой среды. Превышение может привести к деградации уплотнительных материалов. | |
| Материал корпуса | Сталь Ст.20 | Обеспечивает прочность и устойчивость к механическим нагрузкам в составе трубопроводной системы. Поддается сварке и механической обработке. | |
| Покрытие | ГФ-021 | Антикоррозийная грунтовка, защищающая металл от воздействия окружающей среды во время транспортировки и хранения. Требует последующей окраски или применения антикоррозийной защиты на объекте. | |
| Стандарт изготовления | Серия 5.900-3 | Обозначает соответствие требованиям конкретной технической документации, что важно для комплектации проектов и обеспечения взаимозаменяемости. |
Применение
Данный сальник нажимной предназначен для выполнения ряда критически важных задач в промышленных и гражданских трубопроводных системах, где требуется обеспечить максимальную герметичность при проходе через преграды или при соединении участков трубопровода. Его конструкция позволяет компенсировать неточности при монтаже и обеспечить надёжное уплотнение.
- Герметизация прохода трубопроводов через стены зданий, фундаменты, резервуары и другие стационарные конструкции.
- Уплотнение стыков трубопроводов при работе с агрессивными или опасными средами, где утечка недопустима.
- Монтаж в узлах пересечения трубопроводами различных уровней, где требуется надёжное разграничение пространств.
- Обеспечение возможности небольшого углового перемещения трубопровода (в пределах 1°30"), что снижает нагрузку на сварные швы и основную арматуру при температурных деформациях или сейсмических воздействиях.
- Применение в системах водоснабжения, канализации, нефтегазопроводах и других промышленных системах, работающих при давлении и температуре до 50°С.
- Возможность использования в качестве ремонтного элемента при повреждении существующих уплотнений.
Для расчета точной стоимости партии или уточнения наличия товара отправьте запрос менеджеру. При отсутствии нужной позиции на складе, мы готовы предложить альтернативные варианты с аналогичными техническими характеристиками. Доставка осуществляется по всем регионам Российской Федерации. Свяжитесь для обсуждения деталей заказа и сроков отгрузки.
