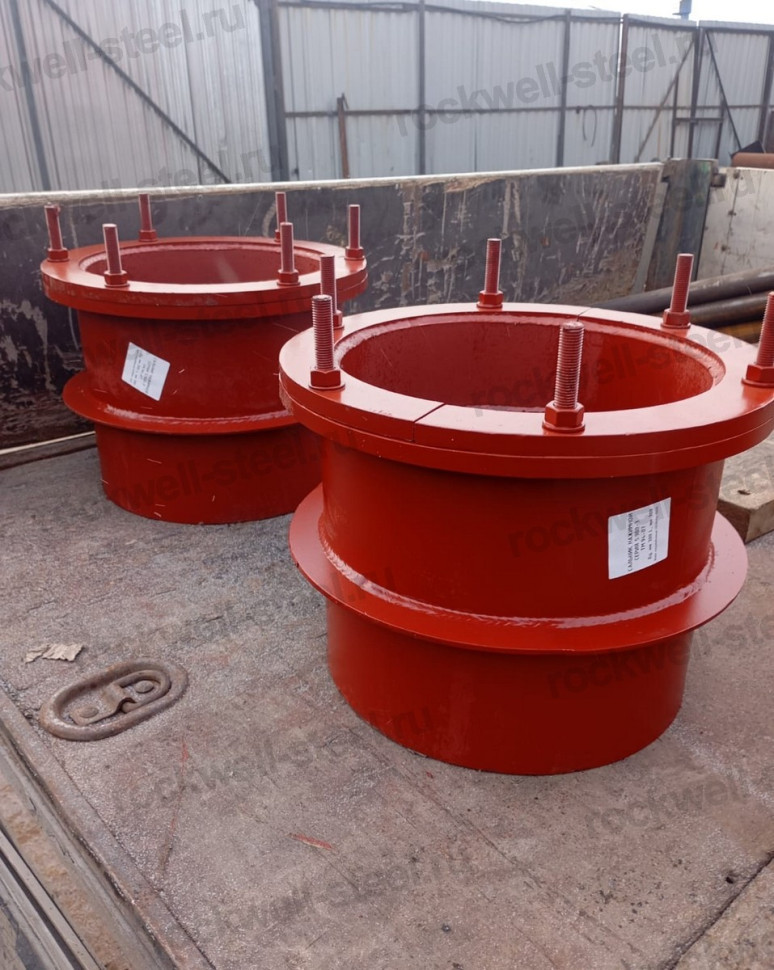

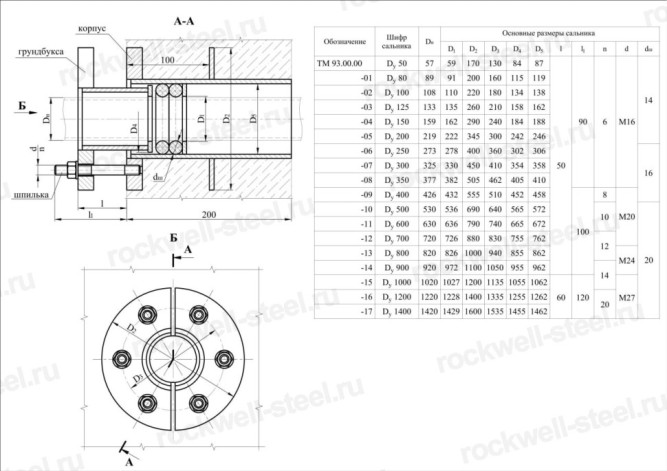

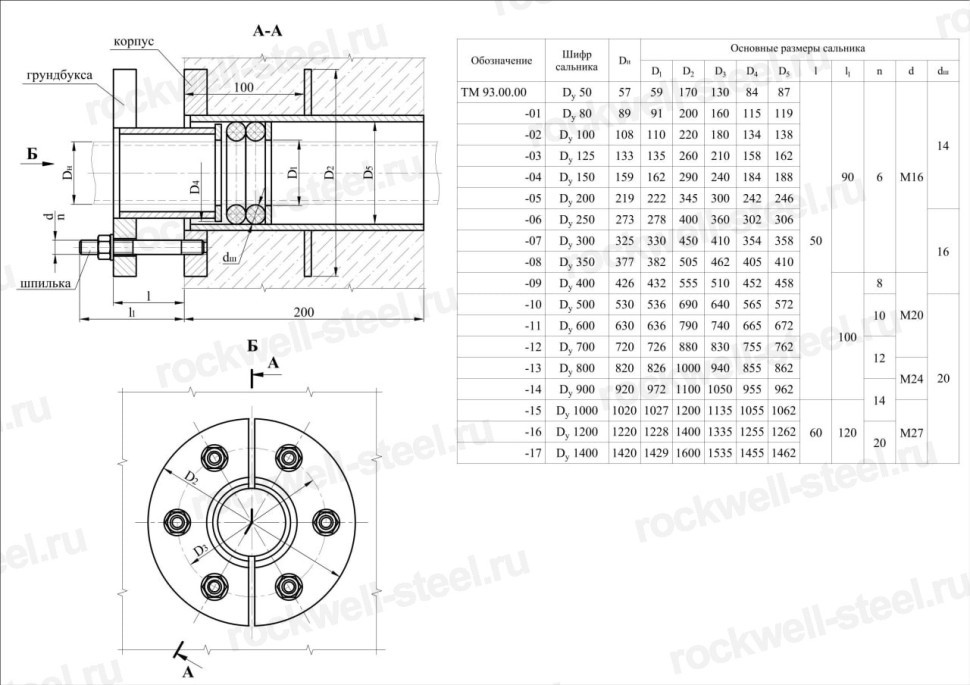

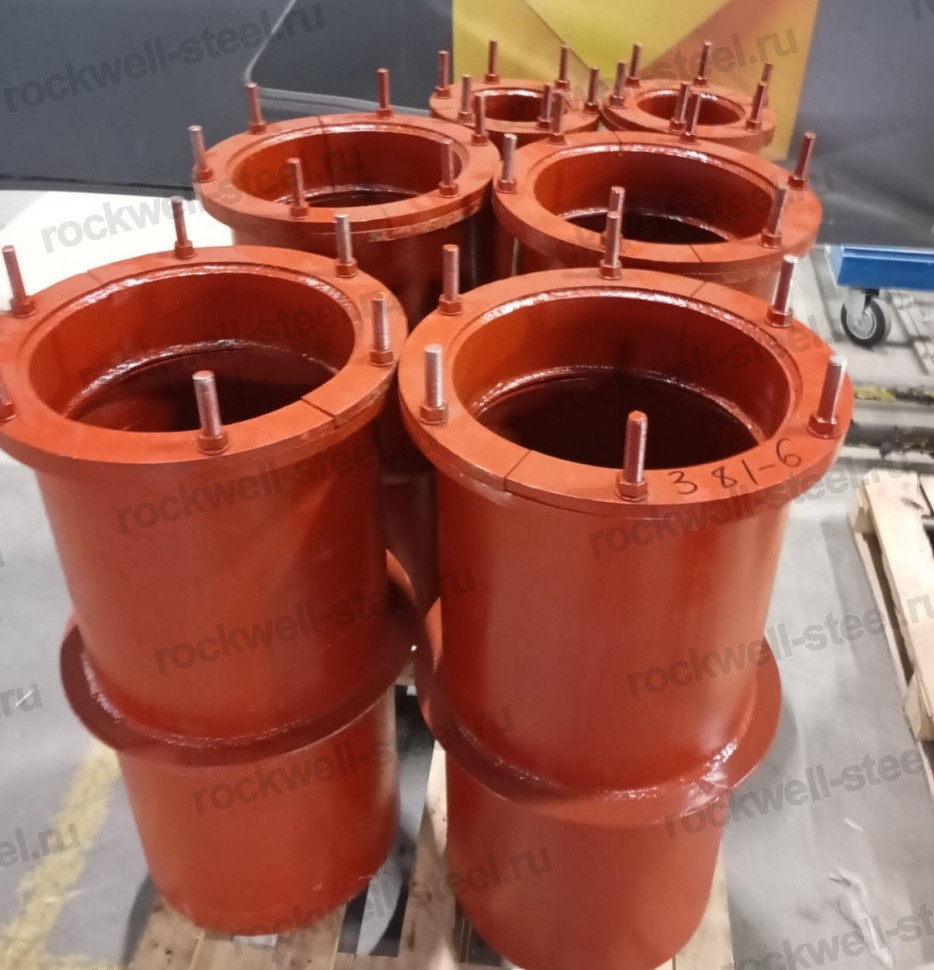

Сальник нажимной ТМ 93-04 Ду 150 L=200мм серия 5.900-3 ТМ 93.00.00-04 — элемент трубопроводной арматуры, представляющий собой цилиндрический корпус с уплотнительными элементами, предназначенный для герметизации прохода труб через стены или перекрытия, а также для компенсации небольших подвижек и температурных расширений в трубопроводах. Базовый материал изготовления – сталь марки Ст.20, обеспечивающая механическую прочность изделия.
Преимущества и особенности сальника нажимного ТМ 93-04 Ду 150 L=200мм
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 150 мм | Определяет совместимость с трубами соответствующего номинального диаметра, критично для расчета пропускной способности и гидравлических потерь. | |
| Длина изделия (L) | 200 мм | Влияет на глубину посадки в стене или перекрытии, необходимую для обеспечения надежной фиксации и герметичности. | |
| Габаритные размеры | 200х290х290 мм | Необходимы для проектирования проемов в стенах и расчетов по занимаемому пространству при монтаже. | |
| Угловое перемещение (максимальное) | 2° | Позволяет компенсировать небольшие отклонения оси трубопровода от вертикали или горизонтали, снижая нагрузки на сварные соединения и конструкцию. | |
| Количество фланцевых отверстий | 6 шт | Обеспечивает возможность крепления фланцевых элементов или непосредственно к конструкциям, согласно проектным решениям. | |
| Максимальная температура рабочей среды | 50°С | Ограничивает применение сальника в системах с высокой температурой носителя, влияя на выбор материала уплотнительных элементов. | |
| Базовый материал | Сталь Ст.20 | Обеспечивает высокую механическую прочность корпуса, стойкость к знакопеременным нагрузкам и возможность применения в условиях промышленной эксплуатации. | |
| Покрытие | ГФ-021 | Предотвращает коррозию стальных поверхностей на этапе хранения и монтажа, продлевая срок службы изделия. | |
| Стандарт изготовления | Серия 5.900-3 | Соответствие серии гарантирует взаимозаменяемость и применимость в типовых проектных решениях. |
Применение
Сальники нажимные серии 5.900-3, в частности модель ТМ 93-04 Ду 150 L=200мм, предназначены для герметизации прохода трубопроводов через различные строительные конструкции. Их конструкция обеспечивает надёжную изоляцию пространства между трубой и стенкой проема, предотвращая попадание влаги, пыли или газов в помещение, а также выход среды из трубопровода.
- Устройство проходов для трубопроводов через железобетонные или кирпичные стены зданий различного назначения, включая промышленные объекты, насосные станции, очистные сооружения.
- Герметизация вводов технических коммуникаций (водоснабжение, канализация, отопление) в резервуары, колодцы и другие емкости.
- Обеспечение герметичного разделения сред при пересечении трубопроводом массивных фундаментов или опор.
- Применение в узлах, где требуется компенсация незначительных (до 2°) угловых отклонений трубопровода, возникающих в процессе эксплуатации или монтажа.
- Использование в качестве опорной и фиксирующей конструкции для труб, снижая нагрузку на смежные элементы системы.
