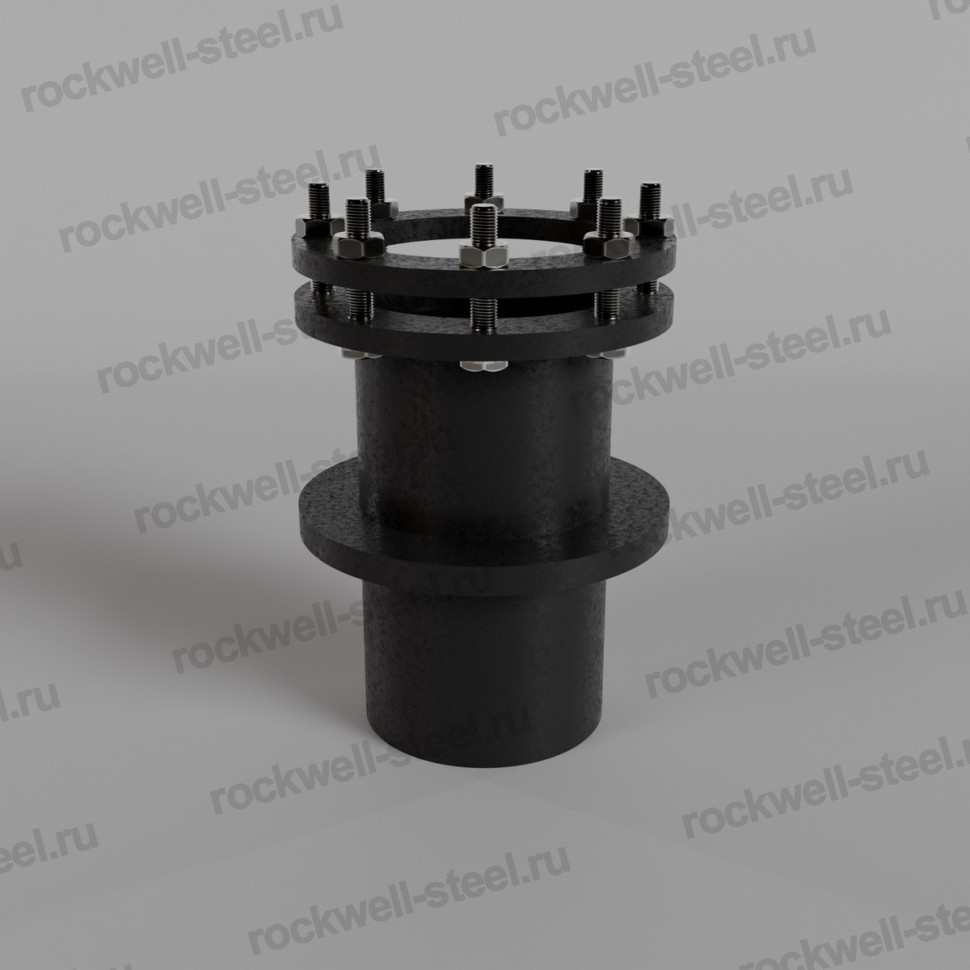

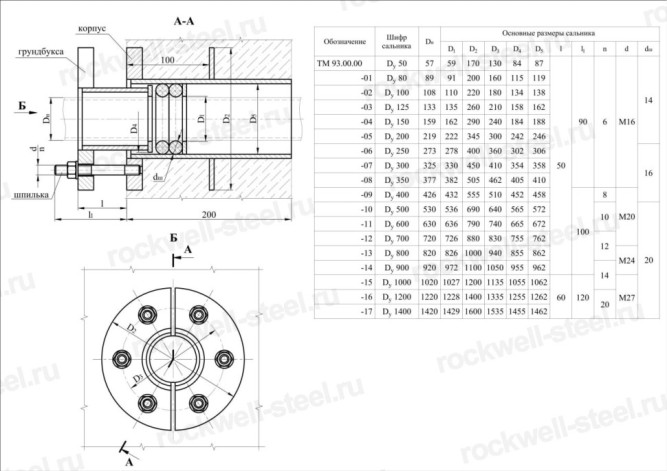

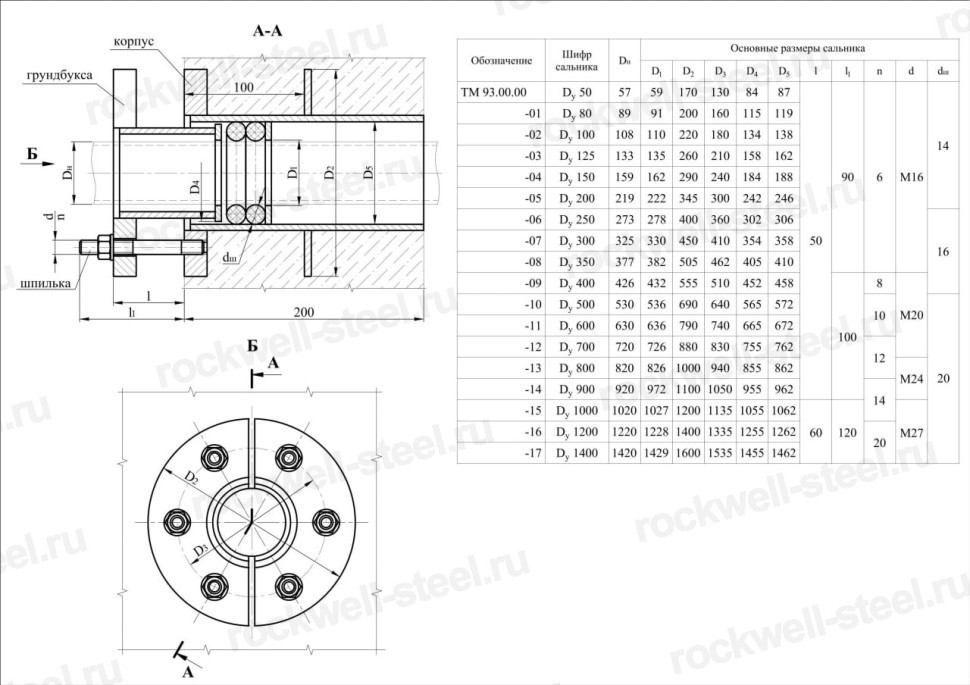

Сальник нажимной ТМ 93-08 Ду 350 L=200мм серия 5.900-3 ТМ 93.00.00-08 — это фланцевое уплотнительное устройство цилиндрической формы, состоящее из корпуса, сальниковой набивки и прижимного кольца. Базовый материал — сталь Ст.20. Предназначен для герметизации подвижных и неподвижных соединений в трубопроводах, работающих под давлением, преимущественно в системах водоснабжения, канализации и газораспределения, для компенсации осевых перемещений и незначительных угловых отклонений. Базовое покрытие ГФ-021 обеспечивает временную защиту от коррозии.
Преимущества и особенности сальников нажимных ТМ 93-08 Ду 350
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 350 мм | Определяет пропускаемую способность трубопровода и габариты присоединяемых элементов. Соответствует размеру стыкуемых труб. | |
| Длина изделия (L) | 200 мм | Влияет на осевую подвижность соединения и способность компенсировать перемещения. Большие значения позволяют перекрывать существенные продольные сдвиги. | |
| Общие габариты | 200х505х505 мм | Необходимы для планирования монтажного пространства и расчета необходимости опорных конструкций. | |
| Угловое перемещение | 3° | Позволяет компенсировать небольшие отклонения оси трубопровода при монтаже или температурных деформациях, предотвращая нагрузку на сварные швы. | |
| Количество фланцевых отверстий | 6 шт. | Определяет тип фланцевого соединения и необходимый крепеж для монтажа. Стандартно используются для соединения с ответными фланцами. | |
| Материал | Сталь Ст.20 | Обеспечивает достаточную прочность и сопротивление деформации при переменных нагрузках в трубопроводе. Подходит для различных сред. | |
| Максимальная температура рабочей среды | 50°С | Ограничивает область применения сальника. При превышении данной температуры требуется выбор уплотнительных материалов с повышенной термостойкостью. | |
| Стандарт изготовления | Серия 5.900-3 | Нормативный документ, регламентирующий конструкцию, размеры и технические требования к сальнику. Гарантирует совместимость с элементами, изготовленными по тому же стандарту. |
Применение
Сальник нажимной ТМ 93-08 Ду 350 L=200мм используется как элемент трубопроводной арматуры для герметизации стыков в тех случаях, когда необходимо обеспечить подвижность оси трубопровода. Он предотвращает утечки рабочей среды и компенсирует осевые и угловые смещения, возникающие от температурных расширений, вибраций или земляных подвижек.
- Герметизация вводов трубопроводов в здания и сооружения, где присутствуют значительные температурные колебания.
- Компенсация осевых перемещений в длинных трубопроводах, проложенных в траншеях или на эстакадах.
- Монтаж на ответственных участках систем водоснабжения, отопления, газораспределения и промышленных жидкостных трубопроводов.
- Применение в узлах, где требуется обеспечить свободное продольное перемещение трубы относительно неподвижной опоры или другого элемента.
- Использование в качестве ремонтного или переходного элемента при реконструкции устаревших трубопроводных систем.
