Сальник нажимной ТМ 93-09 Ду 400 L=200мм серия 5.900-3 ТМ 93.00.00-09 — разъемное фланцевое уплотнительное изделие цилиндрической формы, изготовленное из стали Ст.20 с антикоррозийным покрытием ГФ-021, предназначенное для герметизации соединений при монтаже трубопроводов различного назначения, в том числе систем водоснабжения, канализации и промышленных коммуникаций, где требуется компенсация температурных расширений и сдвиговых нагрузок.
Преимущества и особенности сальника нажимного ТМ 93-09 Ду 400 L=200мм
| Характеристика | Значение | Зачем это нужно | Примечания |
| Условный проход (Ду) | 400 мм | Определяет типоразмер трубы, с которой совместим сальник. Позволяет подобрать изделие для конкретной системы трубопровода. | |
| Длина изделия (L) | 200 мм | Влияет на величину подвижности соединения и диапазон компенсации температурных расширений. Удобен для монтажа в ограниченном пространстве. | |
| Модель | ТМ 93 | Указывает на конкретную конструктивную серию, обеспечивая унификацию при монтаже и ремонте. | |
| Стандарт изготовления | Серия 5.900-3 | Обеспечивает соответствие изделия установленным нормам и требованиям для данного типа оборудования. | |
| Угловое перемещение | 3°30" | Позволяет компенсировать допустимые отклонения оси трубопровода при монтаже и эксплуатации, предотвращая возникновение избыточных напряжений. | |
| Количество фланцевых отверстий | 8 шт. | Определяет тип используемых крепежных элементов (болтов, гаек), обеспечивая надежное соединение фланцев. | |
| Максимальная температура рабочей среды | +50 °С | Устанавливает ограничение на применение сальника в системах с высокой температурой теплоносителя. | |
| Материал | Сталь Ст.20 | Базовый материал обеспечивает необходимую прочность и механическую устойчивость изделия. | |
| Покрытие | ГФ-021 | Защищает стальную поверхность от коррозии, увеличивая срок службы изделия при контакте с влагой и атмосферным воздухом. |
Применение
Сальник нажимной ТМ 93-09 Ду 400 L=200мм относится к категории фасонных элементов трубопроводов и используется для компенсации продольных смещений, возникающих в результате температурного расширения или сжатия труб. Благодаря своей конструкции, он позволяет герметично соединять участки трубопроводов, при этом обеспечивая подвижность в осевом направлении. Это актуально для:
- Систем наружного и внутреннего водоснабжения, где температурные колебания могут достигать значительных величин.
- Канализационных сетей, как самотечных, так и напорных, где необходимо учитывать подвижность грунта и нагрузки на трубопровод.
- Промышленных трубопроводов, транспортирующих различные среды при умеренных температурах.
- Узлов ввода трубопроводов в здания и сооружения, где требуется гибкость соединения.
- Прокладки трубопроводов в условиях, где возможны небольшие деформации основания.
Для расчета необходимого количества сальников и подбора сопутствующих крепежных элементов, таких как болты и гайки, рекомендуется обращаться к проектной документации или техническому специалисту. Снабженцам и прорабам важно учитывать совместимость данного типоразмера с уже смонтированными или планируемыми к монтажу участками трубопровода.
Для расчета стоимости и сроков поставки сальника нажимного ТМ 93-09 Ду 400 L=200мм, а также для получения консультации по его применению, направьте запрос с указанием объема партии. При необходимости, менеджеры нашей компании помогут подобрать альтернативные варианты исполнения или сопутствующие материалы. Осуществляем доставку по всем регионам Российской Федерации.

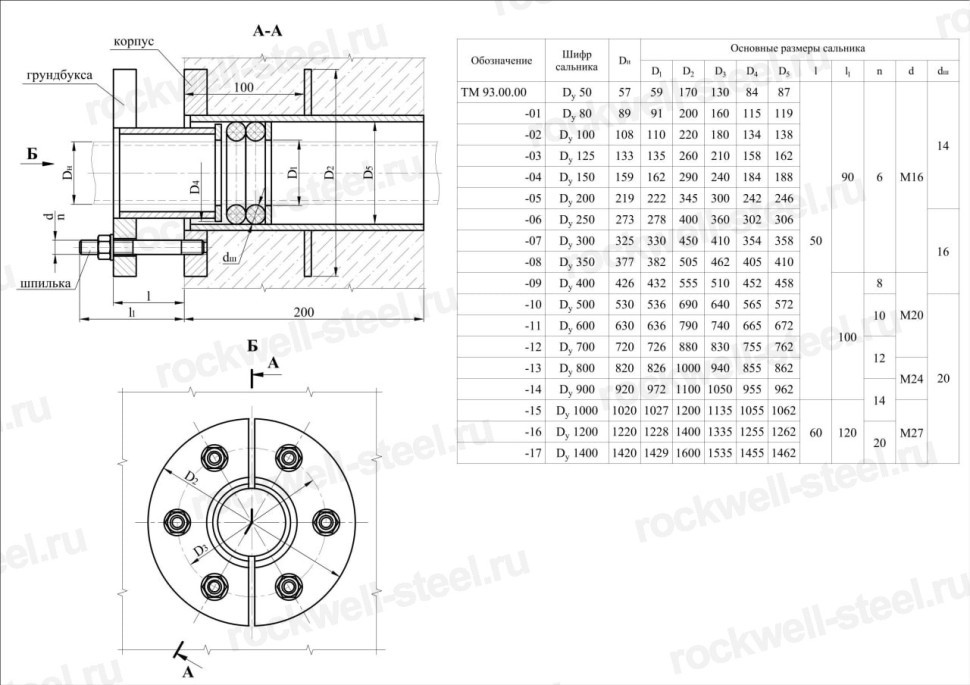

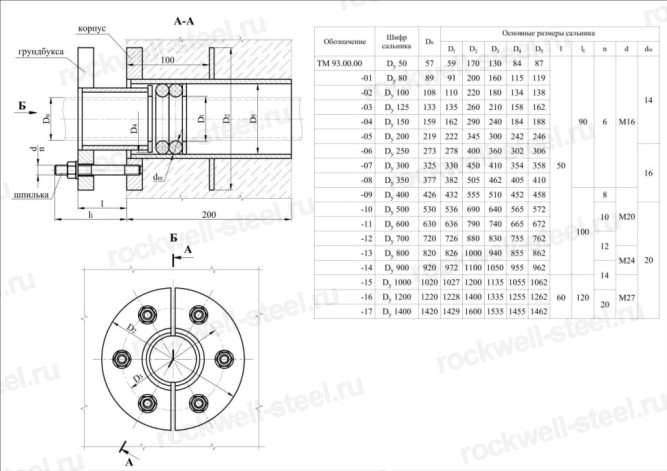

- Сальник нажимной ТМ 93.00.00.pdf (179.95 KBytes)
