Сальник нажимной ТМ 93-10 Ду 500 L=200мм серия 5.900-3 ТМ 93.00.00-10 — фасонная деталь трубопровода, предназначенная для герметичного соединения труб большого диаметра с возможностью компенсации угловых смещений. Представляет собой конструкцию из стальных фланцев и уплотнительного резинового элемента, монтируемую на конце трубы и обеспечивающую герметичность стыка при работе под давлением. Применяется в узлах присоединения участков трубопроводов, где требуется высокая степень герметичности и допустимость небольших монтажных отклонений.
Преимущества и особенности сальников нажимных ТМ 93-10 Ду 500

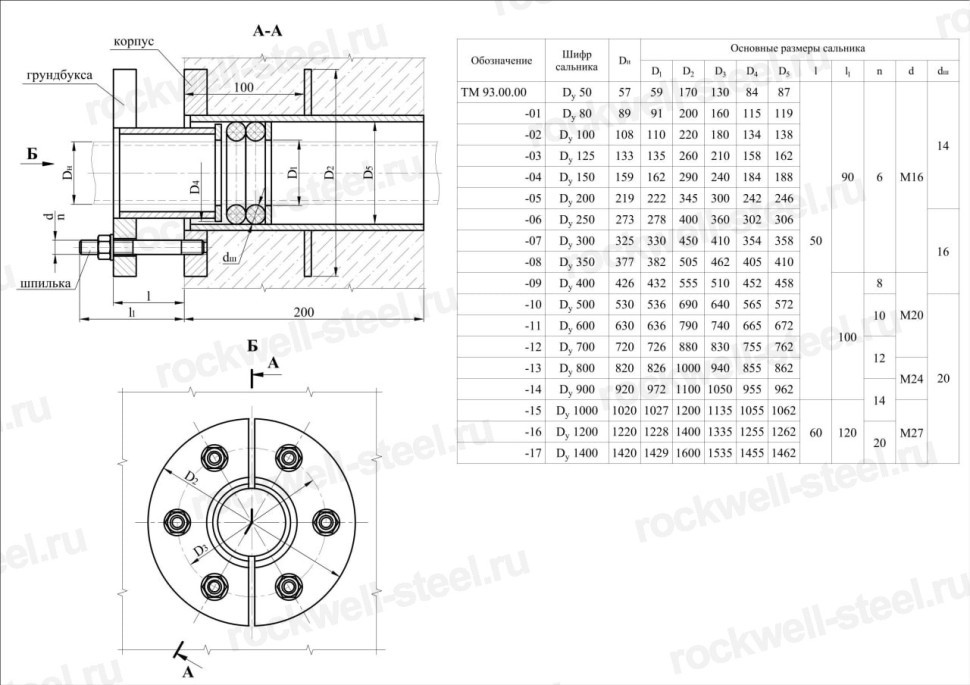

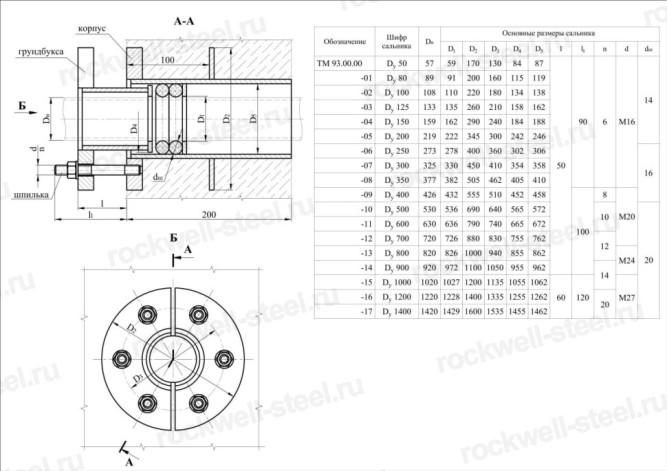

| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условный (Ду) | 500 мм | Определяет типоразмер присоединяемых труб, позволяет монтировать на магистрали большого диаметра. | ГОСТ 356-80 (применимо к фланцевым соединениям) |
| Длина изделия | 200 мм | Номинальная длина, влияющая на общую длину собираемого узла, учитывается при расчетах компоновки. | |
| Габаритные размеры | 200х690х690 мм | Необходимы для планирования монтажного пространства и определения требуемого межтрубного расстояния. | |
| Угловое перемещение | 3°40" | Допускает незначительные угловые отклонения осей смежных труб при монтаже, снижает нагрузку на стык. | |
| Количество фланцевых отверстий | 10 шт. | Определяет количество крепежных болтов для соединения с ответным фланцем, соответствующее стандартам. | |
| Максимальная температура рабочей среды | 50°С | Указывает на температурные ограничения эксплуатации, важно при проектировании систем с подогревом или охлаждением. | |
| Материал корпуса | Сталь Ст.20 | Обеспечивает достаточную прочность и механическую устойчивость к нагрузкам при эксплуатации. | Химический состав и механические свойства по ГОСТ 1050-2018 |
| Защитное покрытие | Эмаль ГФ-021 | Предотвращает коррозию стальных поверхностей, продлевая срок службы изделия, особенно при наружной установке. |
Применение
Сальник нажимной ТМ 93-10 является узлом, предназначенным для герметизации и компенсации смещений в трубопроводных системах. Его конструкция обеспечивает решение следующих монтажных и эксплуатационных задач:
- Монтаж на концевых участках инженерных сетей: водоснабжения, водоотведения, отопления, а также на промышленных трубопроводах.
- Соединение стальных труб без сварки, когда требуется возможность последующего демонтажа или регулировки положения.
- Компенсация температурных расширений и незначительных деформаций грунта, что особенно актуально при прокладке наружных сетей.
- Присоединение подводящих участков к запорной арматуре, насосному оборудованию и другим компонентам, имеющим фланец.
- Создание герметичных разъемных соединений в условиях, где применение сварки затруднено или нецелесообразно.
Для расчета стоимости необходимой партии сальников ТМ 93-10 или подбора аналогов при отсутствии в текущем наличии, направьте спецификацию нашим специалистам. Возможна организация доставки продукции по всем регионам Российской Федерации. Свяжитесь с отделом продаж для консультации по техническим характеристикам и срокам отгрузки.
