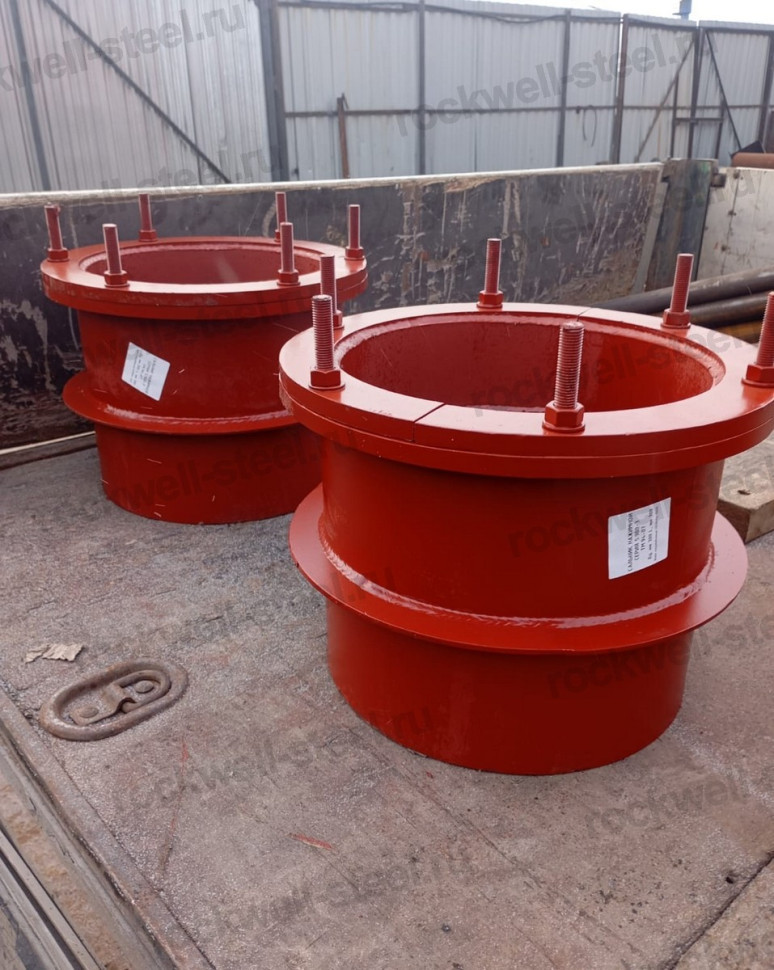

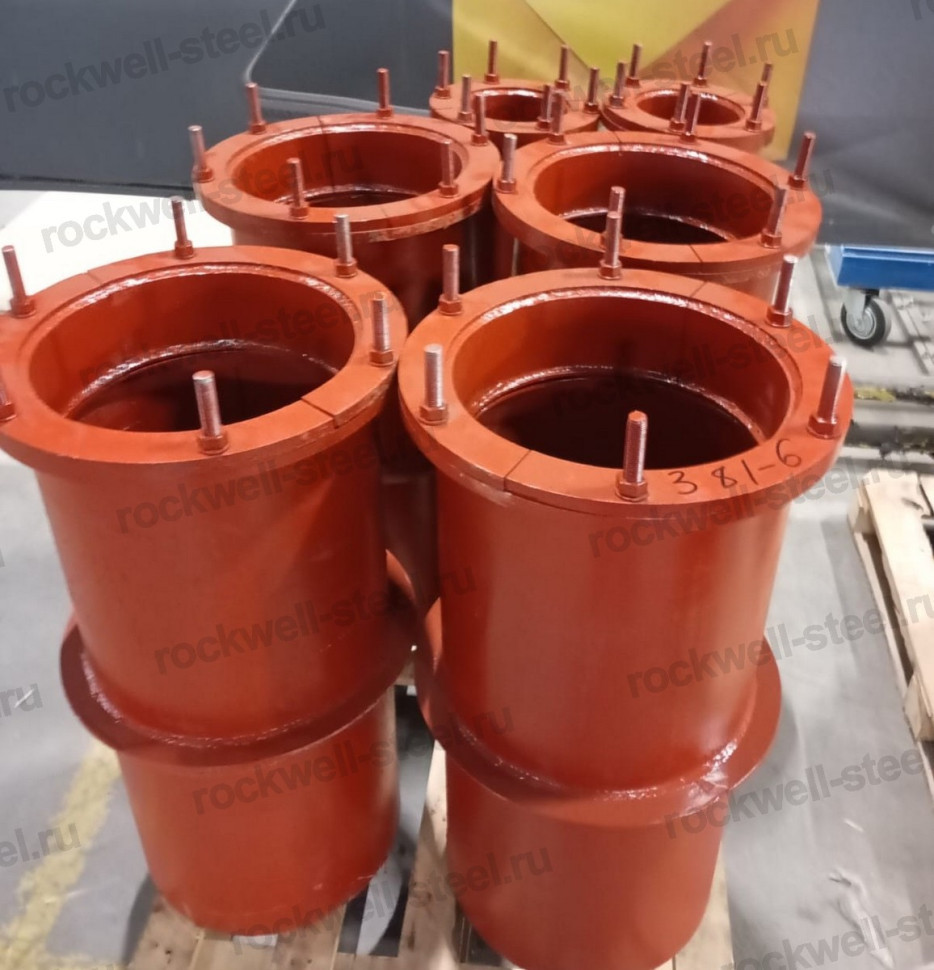

Сальник нажимной ТМ 93-11 Ду 600 L=200мм серия 5.900-3 ТМ 93.00.00-11 — узловая деталь трубопроводных систем, предназначенная для герметизации прохода труб через стенки резервуаров, колодцев или строительных конструкций. Представляет собой разъемную конструкцию из стальных фланцев и резиновой манжеты, обеспечивающей компенсацию температурных расширений и монтажных допусков.
Преимущества и особенности сальника нажимного ТМ 93-11 Ду 600
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 600 мм | Определяет типоразмер и максимальный размер трубы, которую можно герметизировать. Важно для подбора под конкретный диаметр трубопровода. | |
| Длина изделия (L) | 200 мм | Обеспечивает необходимую глубину посадки и площадь контакта с уплотнительной поверхностью, гарантируя герметичность соединения. | |
| Общие габариты | 200 х 790 х 790 мм | Необходимы для расчета пространственного размещения узла, планирования монтажных работ и определения требуемой зоны обслуживания. | |
| Максимальная температура рабочей среды | 50°С | Ограничивает применение сальника в системах с умеренной температурой транспортируемой среды, предотвращая ускоренный износ резиновой манжеты. | |
| Материал корпуса | Сталь Ст.20 | Обеспечивает механическую прочность и устойчивость к давлению, характерному для данного типа соединений. Сталь Ст.20 хорошо сваривается и обрабатывается. | |
| Тип уплотнения | Нажимной | Конструкция с нажимными фланцами позволяет регулировать степень сжатия манжеты, обеспечивая надёжную герметизацию при эксплуатации. | |
| Угловое перемещение | 2°50" | Позволяет компенсировать незначительные отклонения оси трубопровода от вертикали или горизонтали, снижая нагрузку на систему. | |
| Покрытие | ГФ-021 | Первичная грунтовка для временной защиты от коррозии при транспортировке и хранении. Перед установкой может потребоваться дополнительная обработка. |
Применение
Сальник нажимной ТМ 93-11 Ду 600 находит применение в первую очередь при строительстве и ремонте наружных инженерных сетей. Его основная задача — обеспечить герметичный переход трубопроводов через массивные конструкции.
- Монтаж трубопроводов водоснабжения и канализации через стены колодцев, камер и резервуаров.
- Герметизация прохода труб через фундаменты зданий при прокладке подземных коммуникаций.
- Использование в системах дренажа и ливневой канализации для ввода труб в очистные сооружения или коллекторы.
- Применение на объектах жилищно-коммунального хозяйства, промышленных предприятий и объектов инфраструктуры.
- Компенсация подвижек грунта и температурных деформаций трубопровода в месте ввода в неподвижную конструкцию.
Для точного расчета потребности в сальниках для вашего проекта, а также для уточнения наличия и сроков поставки, рекомендуем обратиться к нашим специалистам. При необходимости наша компания организует доставку продукции по всем регионам Российской Федерации. Оставьте заявку на сайте или свяжитесь по указанным контактам для получения индивидуального предложения.

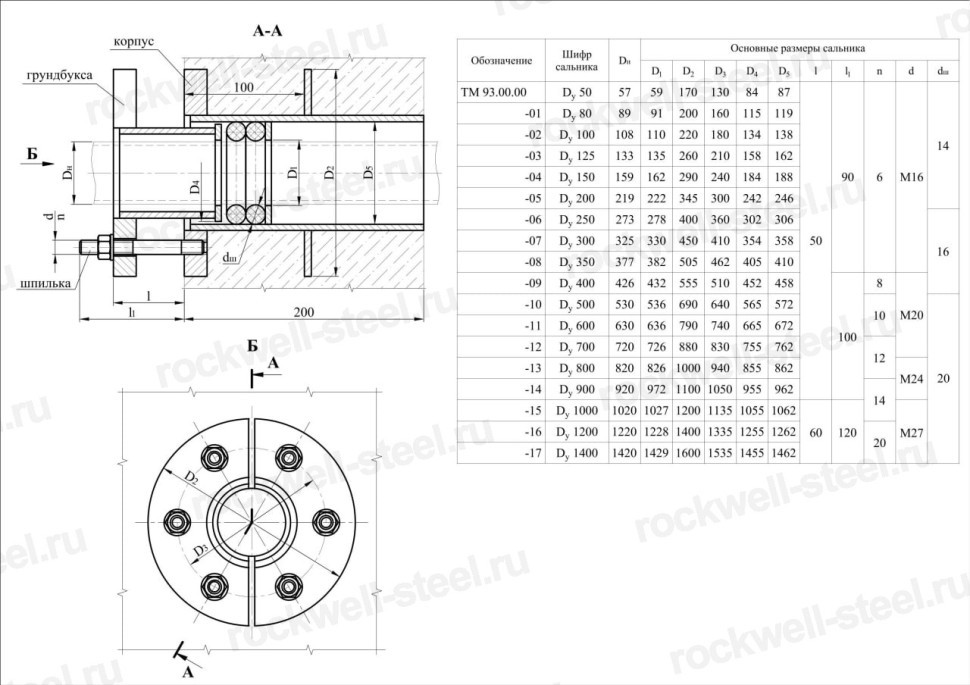

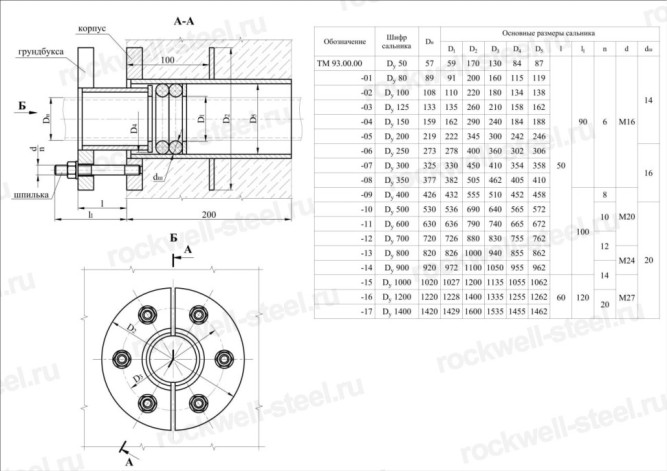

- Сальник нажимной ТМ 93.00.00.pdf (179.95 KBytes)
