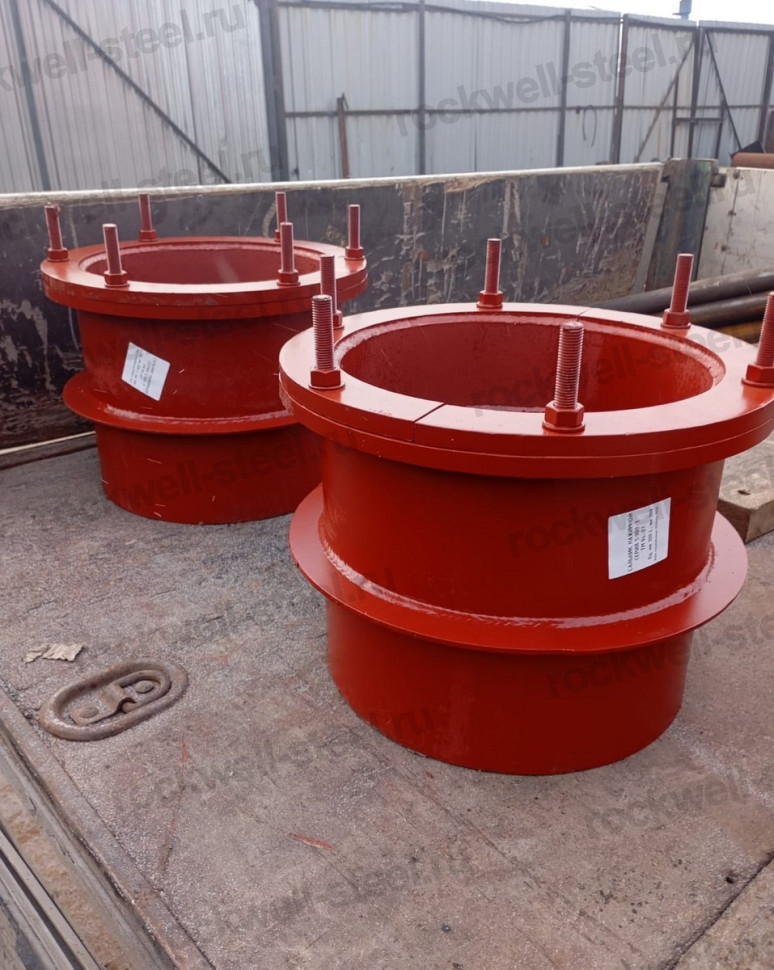

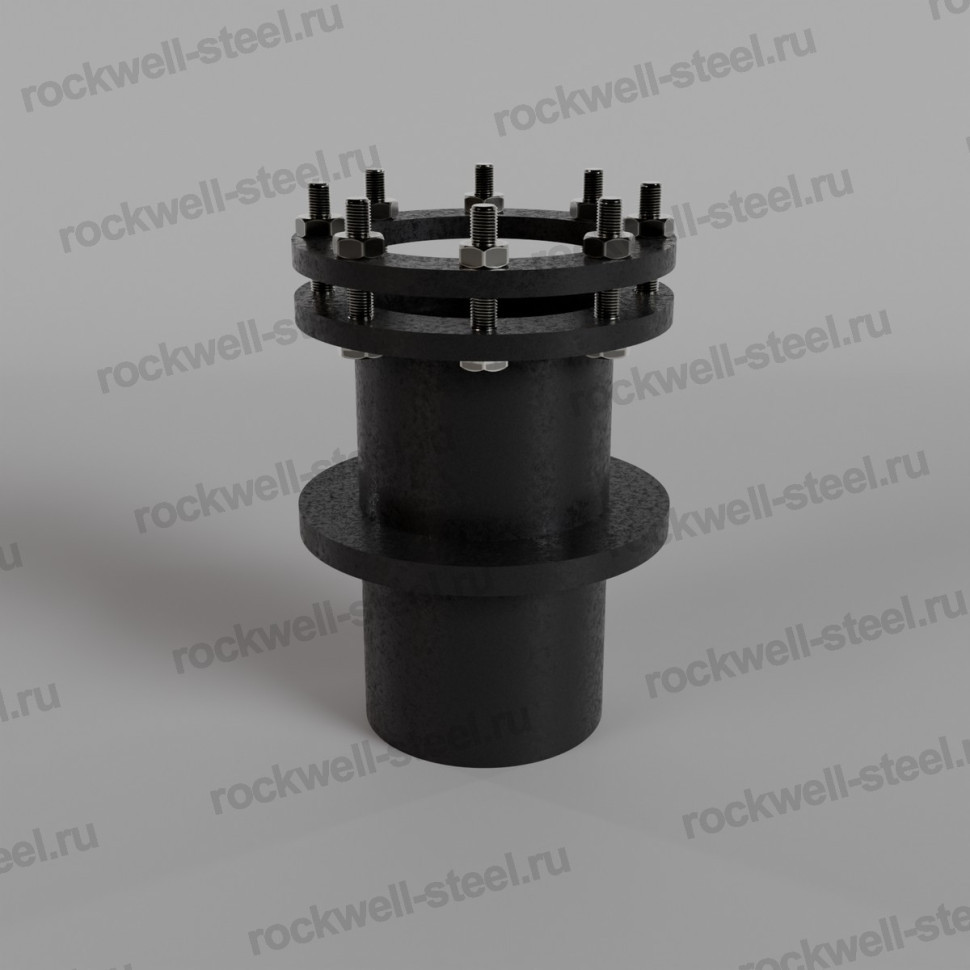

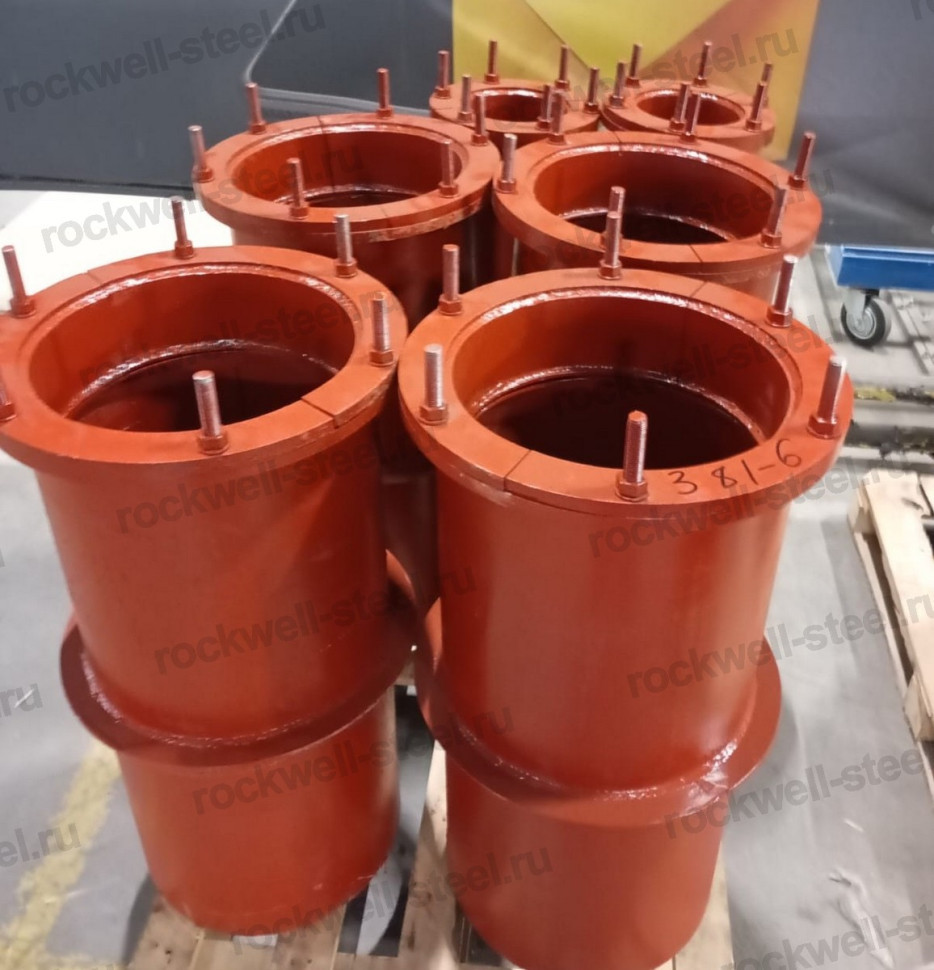

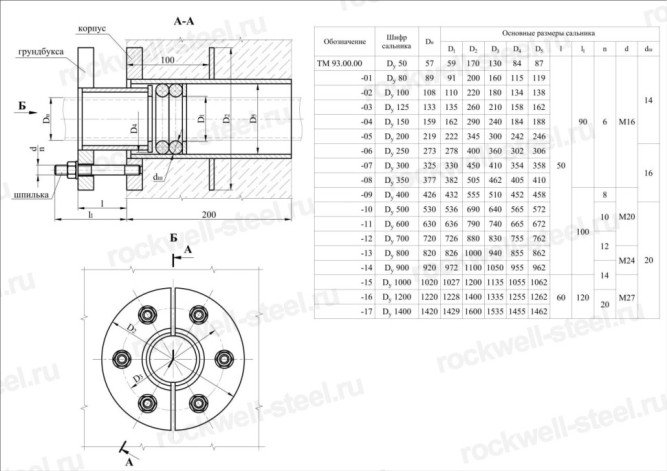

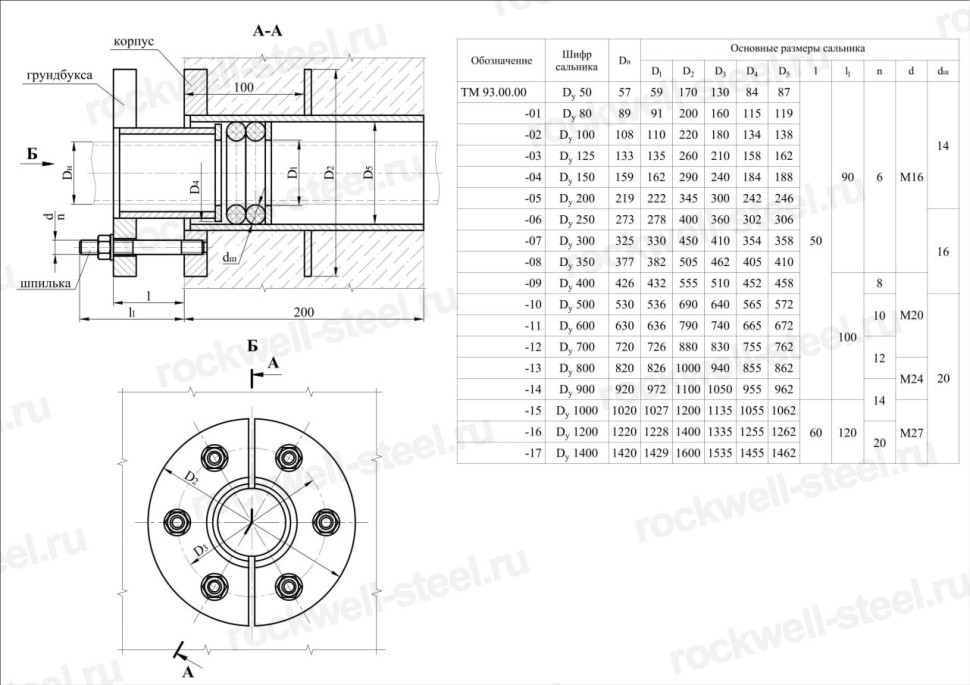

Сальник нажимной ТМ 93-13 Ду 800 L=200мм серия 5.900-3 ТМ 93.00.00-13 — это узловая деталь трубопроводных систем, предназначенная для герметизации прохода труб через железобетонные конструкции. Представляет собой набор стальных колец с уплотнительными прокладками, монтируемых в специально подготовленное отверстие в строительном основании.
Преимущества и особенности сальника нажимного ТМ 93-13 Ду 800
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 800 мм | Определяет максимальный размер трубы, для которой предназначен сальник, обеспечивая герметичность соединения. | |
| Длина изделия (L) | 200 мм | Параметр, влияющий на глубину заделки сальника в конструкцию, что непосредственно влияет на надежность герметизации. | |
| Тип сальника | Нажимной | Конструкция данного типа предусматривает плотное прилегание уплотнительных элементов за счет затяжки болтовых соединений, компенсируя возможные вибрации и температурные расширения. | |
| Габаритные размеры | 200 х 1000 х 1000 мм | Габариты определяют требуемый размер проектного отверстия в железобетонных конструкциях и условия транспортировки. | |
| Угловое перемещение | 2°30" | Позволяет компенсировать незначительные отклонения оси трубопровода от вертикали при монтаже или в процессе эксплуатации, не нарушая герметичность. | |
| Стандарт изготовления | Серия 5.900-3 | Соответствие разработанной серии гарантирует унификацию и взаимозаменяемость элементов, упрощает проектирование и монтаж. | ТМ 93.00.00-13 |
| Материал | Сталь Ст.20 | Основной материал обеспечивает прочность конструкции, сопротивляемость давлению рабочей среды и внешним нагрузкам. | |
| Покрытие | ГФ-021 | Антикоррозийное покрытие защищает стальные элементы от воздействия окружающей среды, продлевая срок службы изделия. |
Применение
Сальник нажимной ТМ 93-13 Ду 800 L=200мм серии 5.900-3 предназначен для использования в системах, где требуется герметичный переход трубопроводов через массивные строительные конструкции, как правило, железобетонные. Это актуально при прокладке наружных и внутренних инженерных сетей, где труба проходит через фундаментные плиты, стены зданий, резервуары или другие элементы зданий и сооружений.
- Герметизация ввода водопроводных, канализационных, отопительных и газовых сетей в здания и сооружения.
- Обеспечение герметичности при прокладке трубопроводов через стены насосных станций, очистных сооружений, водозаборных колодцев.
- Монтаж в условиях, где требуется защита от проникновения грунтовых вод, газа или пыли.
- Применение в конструкциях, подверженных вибрационным нагрузкам и температурным перепадам.
- Использование в качестве манжеты для герметизации перекрытий в резервуарах и емкостях.
Для заказа данного узла или расчета стоимости партии, пожалуйста, направьте спецификацию техническому специалисту. Если в наличии имеется аналог с соответствующими характеристиками, будет предложено альтернативное решение. Возможна организация доставки по всем регионам Российской Федерации. Свяжитесь с нами для уточнения наличия и сроков поставки.
- Сальник нажимной ТМ 93.00.00.pdf (179.95 KBytes)
