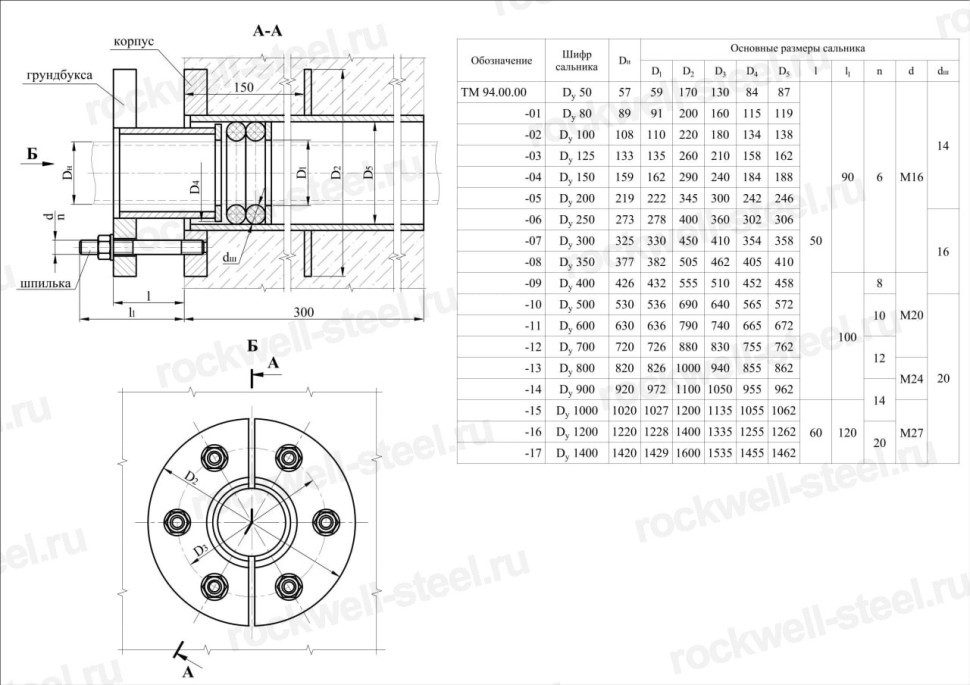

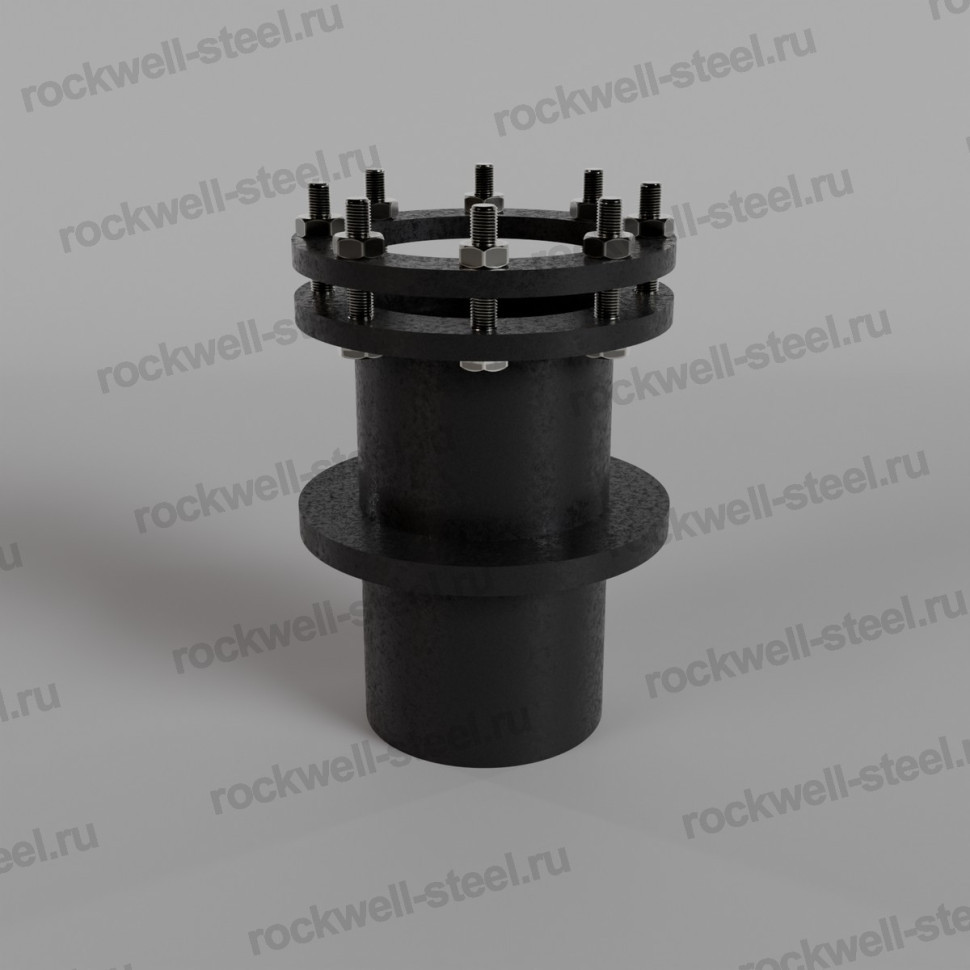

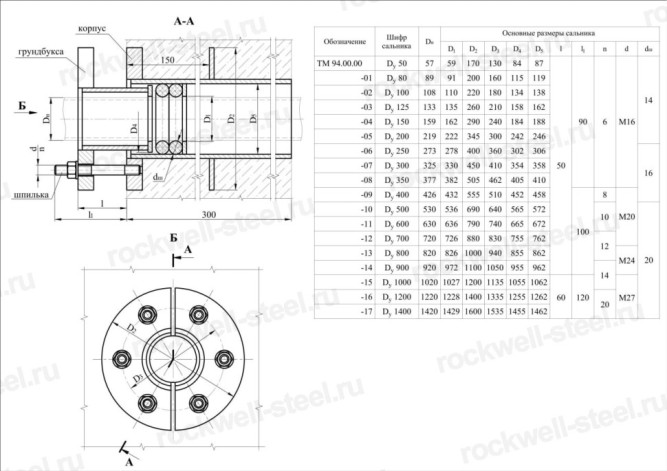

Сальник нажимной ТМ 94-08 Ду 350 L=300мм серия 5.900-3 ТМ 94.00.00-08 — цилиндрическое изделие, состоящее из корпуса и уплотнительных элементов, предназначенное для герметизации прохода труб (газопроводов, водопроводов, нефтепроводов) через железобетонные конструкции (стены или перекрытия) без сварки, с уплотнением по внешней поверхности трубы.
Преимущества и особенности сальника нажимного ТМ 94-08 Ду 350 L=300мм
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 350 мм | Определяет максимальный наружный диаметр трубы, которую можно герметично провести через конструкцию. Соответствует стандартным размерам трубопроводов. | |
| Общая длина изделия (L) | 300 мм | Указывает на глубину, необходимую для установки сальника в железобетонную плиту или стену, обеспечивая надежное закрепление и герметичность. | |
| Габариты | 300х505х505 мм | Габариты корпуса сальника, необходимые для расчета места установки в конструкции и обеспечения совместимости с монтажными отверстиями. | |
| Транспортировочный объем | 0.07651 м³ | Важно для логистики при планировании транспортировки и складского хранения. | |
| Количество фланцевых отверстий | 6 шт. | Отверстия для болтов/шпилек, предназначенные для равномерного стягивания фланцев и создания герметичного соединения, а также для монтирования сальника к конструкции. | DIN 2576 (для фланцев) |
| Максимальная температура рабочей среды | 50 °С | Ограничение по температуре среды, транспортируемой по трубе, для сохранения герметичности и целостности уплотнительных элементов. | |
| Стандарт изготовления | Серия 5.900-3 | Соответствие серийному производству обеспечивает унификацию размеров и монтажных характеристик, упрощает подбор и установку. | |
| Базовый материал корпуса | Сталь | Обеспечивает прочность и долговечность конструкции сальника, способность выдерживать нагрузку от стягивания и внешнее воздействие. | |
| Марка стали | Ст.20 | Используется для изготовления корпуса. Сталь Ст.20 обладает хорошей свариваемостью и достаточной прочностью для данного типа изделий. | |
| Тип покрытия | ГФ-021 | Антикоррозийная грунтовка, защищающая стальной корпус от воздействия окружающей среды на этапе хранения и монтажа. |
Применение
Сальник нажимной серии 5.900-3, модель ТМ 94, применяется в строительстве для обеспечения герметизации прохода трубопроводов через следующие типы конструкций:
- Железобетонные стены зданий и сооружений, где необходимо предотвратить проникновение влаги, газов или пыли.
- Перекрытия зданий и сооружений, особенно в местах, где проходят коммуникации, для исключения протечек или утечек.
- Колодцы и тоннели, где требуется герметичное соединение труб с ограждающими конструкциями.
- При пересечении кабельных линий с трубопроводами, где сальник выполняет функцию гидро- и газоизоляции.
- В системах водоснабжения, канализации, газоснабжения и отопления на промышленных и гражданских объектах.
Данный тип сальника предназначен для использования с трубами, наружный диаметр которых соответствует условному проходу Ду 350 мм. Монтаж осуществляется путем распора между внутренней поверхностью железобетонной конструкции и наружной поверхностью трубы, с последующим натяжением фланцевыми элементами.
Для расчета стоимости партии или уточнения наличия на складе, пожалуйста, направьте спецификацию менеджеру. При отсутствии требуемой позиции, готовы предложить альтернативные варианты с аналогичными прочностными и герметизирующими характеристиками. Обеспечиваем доставку по всем регионам Российской Федерации. Свяжитесь с нами для оформления заказа или получения консультации.
