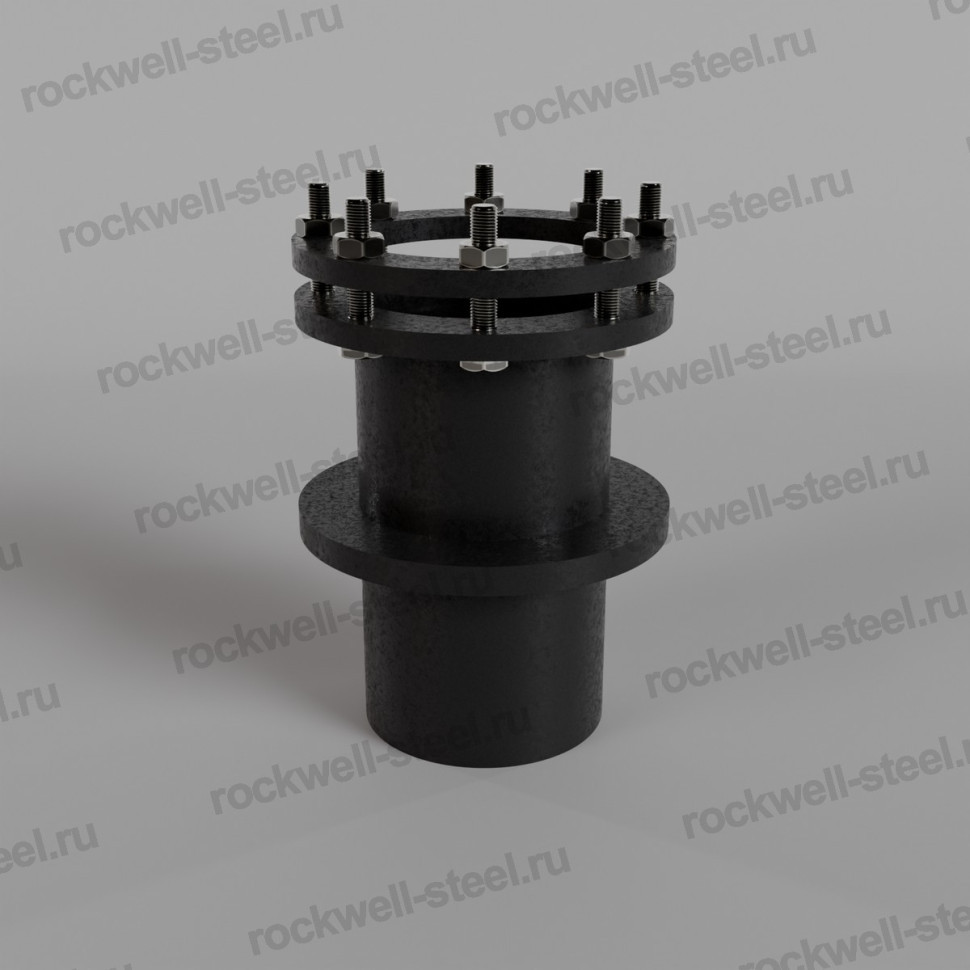

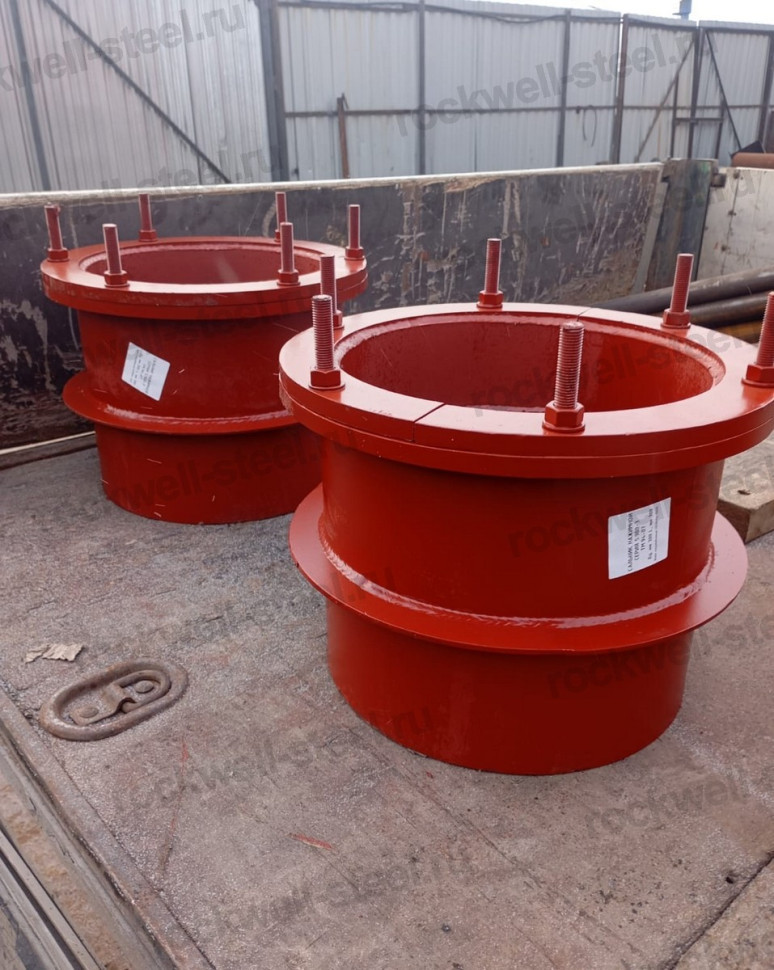

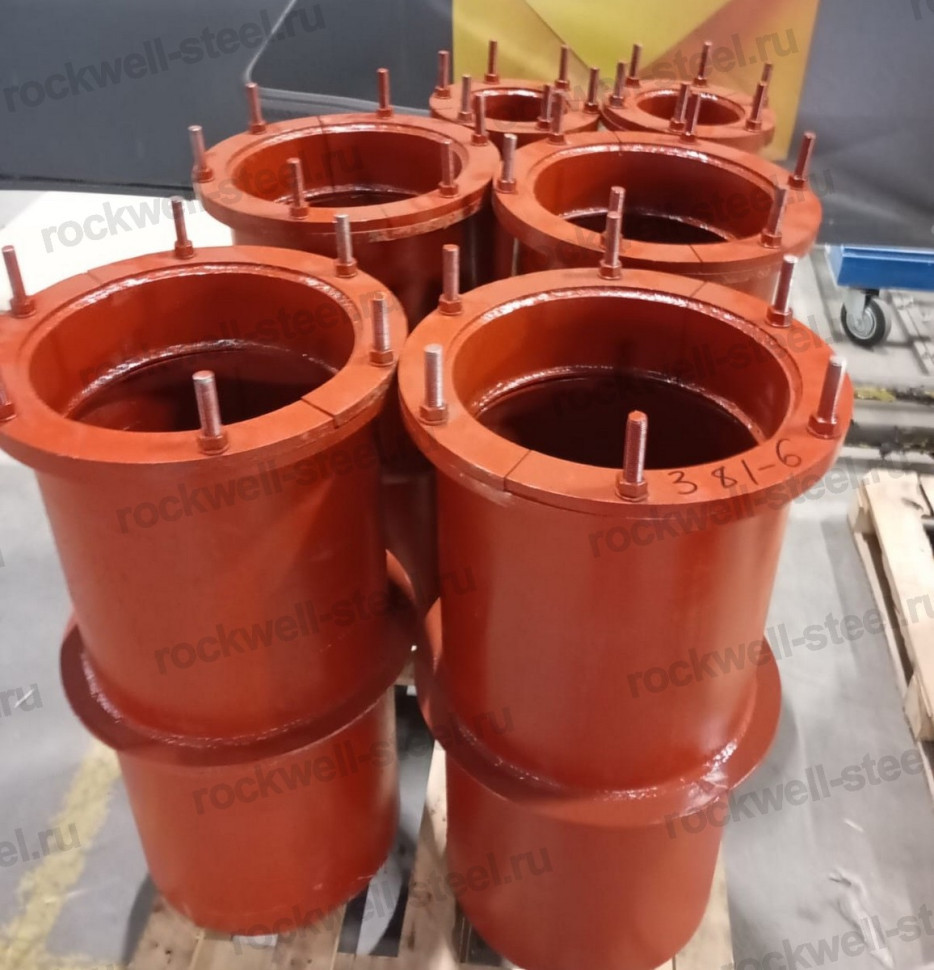

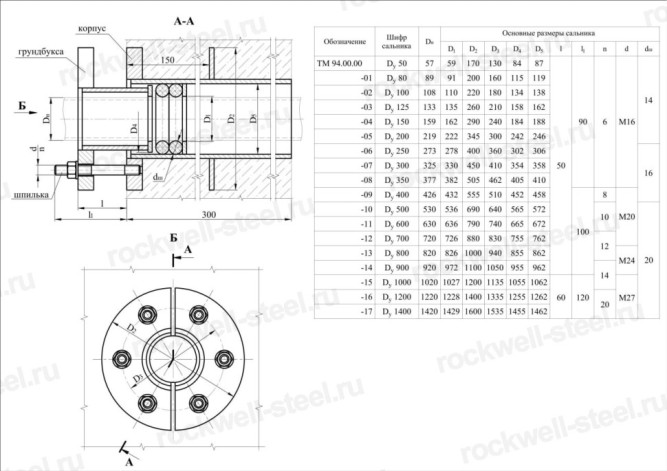

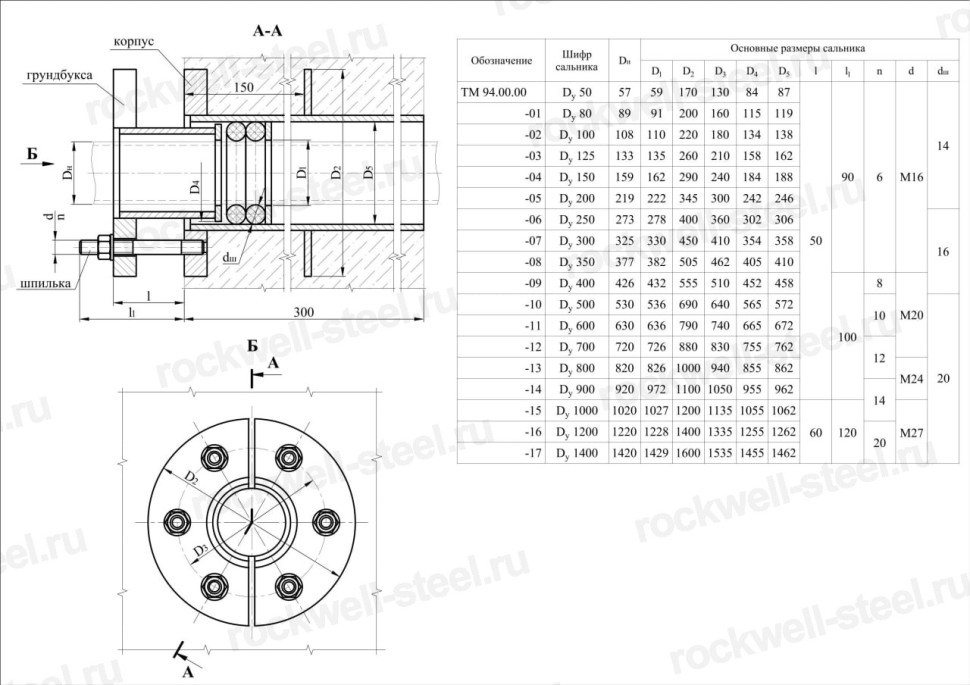

Сальник нажимной ТМ 94-10 Ду 500 L=300мм серия 5.900-3 ТМ 94.00.00-10 — это элемент трубопроводной арматуры, предназначенный для герметизации неподвижных разъемных соединений, образуемых при прокладке труб через стены, перекрытия или фундаменты. Конструктивно представляет собой корпус с уплотнительными элементами, монтируемый в отверстие строительного элемента и накидной фланец, обеспечивающий прижим уплотнения.
Преимущества и особенности Сальника нажимного ТМ 94-10 Ду 500 L=300мм серия 5.900-3
| Характеристика | Значение | Зачем это нужно | Примечания |
| Диаметр условного прохода (Ду) | 500 мм | Определяет типоразмер кабеля или трубы, для которого предназначен сальник. Ду 500 мм подходит для крупногабаритных трубопроводов, например, водоснабжения или канализации. | Соответствует размеру прокладываемой трубы. |
| Длина изделия (L) | 300 мм | Влияет на глубину проникновения сальника в стену или перекрытие, обеспечивая надежную фиксацию и герметизацию. Длина 300 мм достаточна для большинства типовых строительных конструкций. | Указывается для монтажа в строительное отверстие. |
| Габаритные размеры | 300х690х690 мм | Необходимы для планирования монтажного пространства, расчета размера отверстия в строительной конструкции и определения требований к транспортировке. | Включают общие внешние размеры. |
| Материал корпуса и фланца | Сталь Ст.20 | Сталь марки Ст.20 обладает хорошими механическими свойствами и свариваемостью, что позволяет создавать прочные и долговечные узлы. Структура материала обеспечивает устойчивость к механическим нагрузкам. | Стандартный конструкционный материал. |
| Покрытие | ГФ-021 | Грунтовка ГФ-021 обеспечивает первичную антикоррозийную защиту стальных элементов в условиях умеренной влажности. Снижает необходимость дополнительной обработки после монтажа. | Подходит для внутренних и наружных работ, не подвергающихся прямому воздействию агрессивных сред. |
| Количество фланцевых отверстий | 10 шт. | Определяет количество точек крепления для надежной фиксации фланца к строительной конструкции, обеспечивая равномерное распределение нагрузки и герметичность. | Стандарт для данного типа сальника. |
| Максимальная температура рабочей среды | 50°С | Ограничивает условия эксплуатации сальника. Данное значение подходит для систем с умеренным температурным режимом, таких как холодное водоснабжение, отопление с невысокой температурой теплоносителя или бытовая канализация. | Соответствует нормативным требованиям для данного типа изделий. |
| Стандарт изготовления | Серия 5.900-3 | Соблюдение стандарта обеспечивает унификацию изделия, его стабильное качество и совместимость с другими элементами, спроектированными по той же серии. | Нормативный документ, регламентирующий конструкцию и производство. |
Применение
Сальники нажимные серии 5.900-3, в частности модель ТМ 94-10 Ду 500 L=300мм, применяются для герметизации прохода труб через массивные строительные конструкции. Они устанавливаются в местах, где необходимо обеспечить надежное уплотнение и предотвратить проникновение воды, газа или других сред из внешней среды в здание или наоборот. Это важно для обеспечения безопасности и долговечности как самого здания, так и инженерных систем.
- Для герметизации прохода водопроводных труб большого диаметра через фундаменты и стены зданий.
- При монтаже канализационных систем, где требуется исключить утечки сточных вод или проникновение грунтовых вод.
- Для герметизации прохода технологических трубопроводов, транспортирующих жидкости или газы с температурой до 50°С, через перекрытия промышленных объектов.
- В системах городского водоснабжения и водоотведения при прокладке магистральных труб через защитные сооружения (например, бетонные колодцы).
- При устройстве дренажных систем и ливневой канализации для обеспечения герметичности соединений с водоприемными камерами.
Для точного расчета потребности в сальниках нажимных для вашего объекта, направьте спецификацию инженерной службе. В случае отсутствия данной позиции на складе, мы предложим функциональные аналоги с аналогичными техническими характеристиками. Обеспечиваем содействие в организации доставки по территории РФ. Свяжитесь для уточнения деталей заказа и сроков отгрузки.
