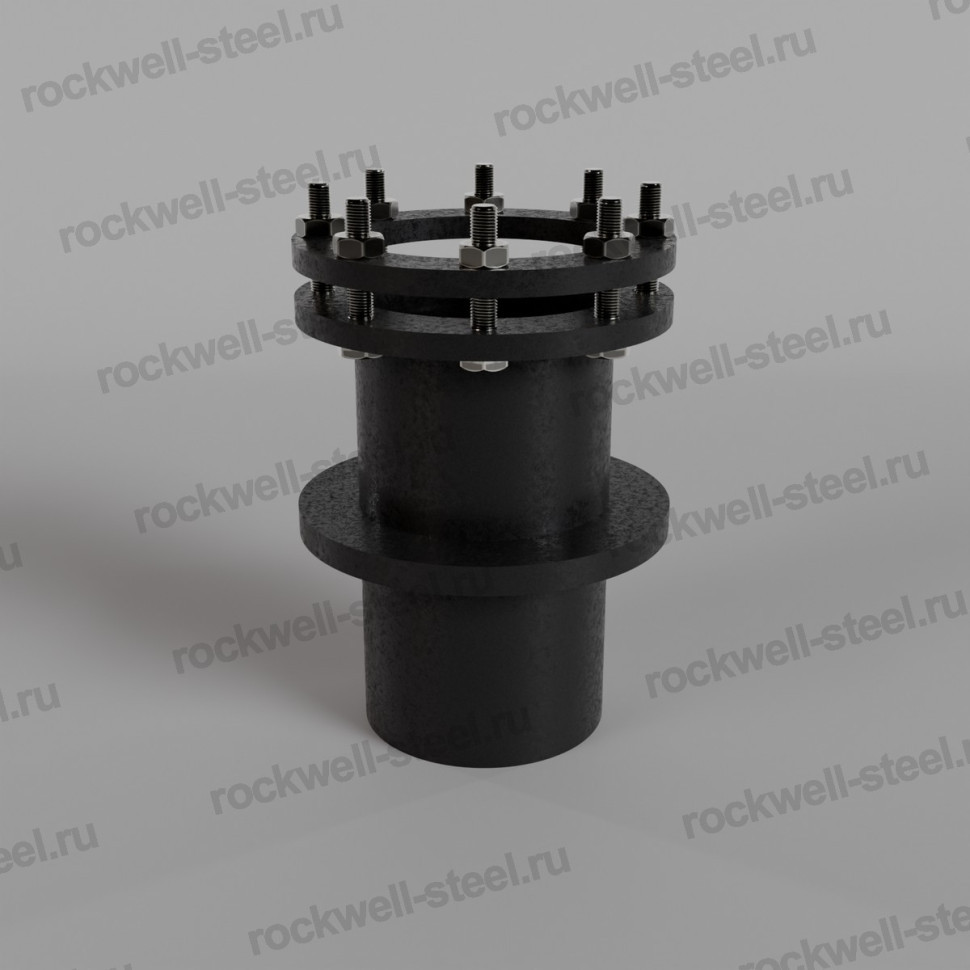

Сальник нажимной ТМ 96-05 Ду 200 L=800мм серия 5.900-3 ТМ 96.00.00-05 — узловой элемент трубопроводных систем, предназначенный для герметизации прохода труб через стены, перекрытия или фундаменты. Представляет собой корпусную конструкцию из стали Ст.20, оснащенную уплотнительными элементами и фланцами для нажимного монтажа, обеспечивающего плотное прилегание к ограждающей конструкции. Применяется для стационарных трубопроводов при необходимости создания герметичного соединения.
Преимущества и особенности сальника нажимного ТМ 96-05 Ду 200 L=800мм
| Характеристика | Значение | Зачем это нужно | Примечания |
| Тип | Нажимной | Обеспечивает уплотнение за счет натяжения и давления рабочей среды, что упрощает монтаж и демонтаж. | |
| Номинальный диаметр (Ду) | 200 мм | Определяет максимальный диаметр трубы, для которого предназначен сальник, обеспечивая совместимость с соответствующими трубопроводными элементами. | |
| Длина изделия (L) | 800 мм | Задает глубину посадки сальника в проходное отверстие, гарантируя надежное уплотнение в стенах и перекрытиях значительной толщины. | |
| Материал корпуса | Сталь Ст.20 | Легированная конструкционная сталь с достаточной прочностью и пластичностью для восприятия нагрузок и обеспечения долговечности конструкции. | |
| Покрытие | ГФ-021 | Грунтовка обеспечивает первичную антикоррозийную защиту, что продлевает срок службы изделия в условиях возможного контакта с влагой. | |
| Количество фланцевых отверстий | 6 шт. | Обеспечивает равномерное распределение давления при затяжке крепежных элементов, гарантируя плотное прилегание и герметичность. | |
| Максимальная температура рабочей среды | 50°С | Ограничивает применение сальника в системах с умеренным температурным режимом. |
Применение
Сальники нажимные серии 5.900-3, включая модель ТМ 96-05 Ду 200 L=800мм, применяются для герметизации прохода труб через строительные конструкции. Наиболее часто их используют в следующих случаях:
- При прокладке трубопроводов (водоснабжение, водоотведение, отопление) через стены зданий, железобетонные кольца колодцев, фундаменты и перекрытия.
- В системах, где требуется исключить проникновение грунтовых вод, газов или пыли в помещение или техническое пространство.
- Для обсадных труб при бурении скважин, где необходимо герметизировать зазор между обсадной трубой и стенками пробуренногоInterval.
- При монтаже стационарных трубопроводных систем, где отсутствует необходимость в гибкости соединения.
Толщина ограждающей конструкции, где устанавливается сальник, должна соответствовать его длине, а также учитывать возможность затяжки крепежных шпилек или болтов. Монтаж осуществляется при помощи нажимного механизма, где болтовое соединение прижимает корпус сальника к внутренней поверхности проходного отверстия.
Для расчета стоимости партии или уточнения наличия модели ТМ 96-05 Ду 200 L=800мм, отправьте Ваш запрос нашим менеджерам. При необходимости подберем аналоги с сопоставимыми характеристиками. Организуем доставку по всем регионам РФ. Оставьте заявку на сайте или свяжитесь удобным способом для согласования поставки.

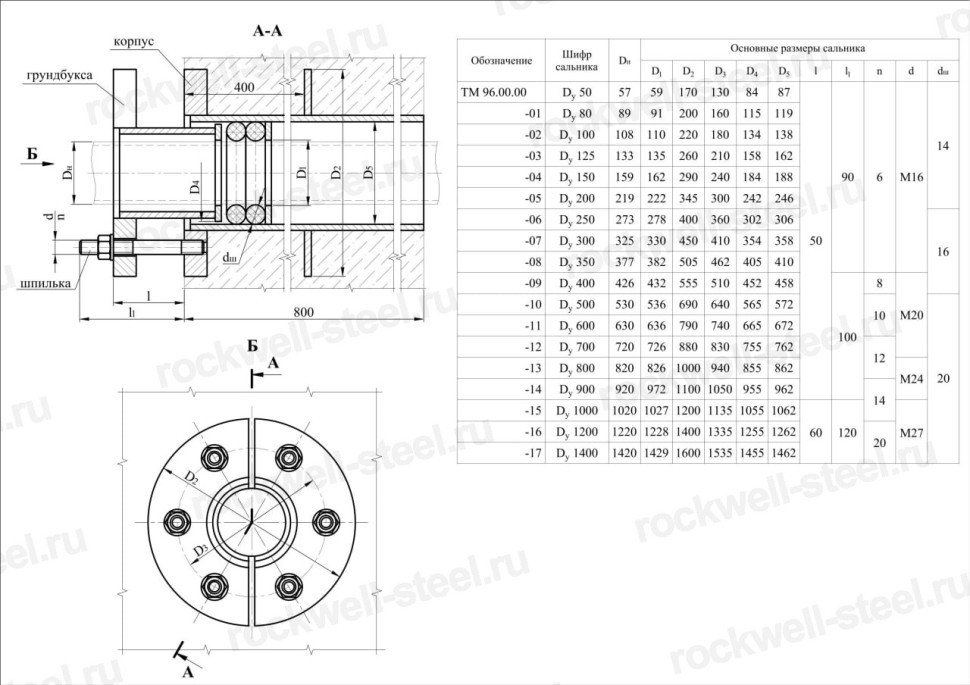

- Сальник нажимной ТМ 96.00.00.pdf (181.02 KBytes)
